lunes, 4 de julio de 2022

Usar un cable Starquad en conexiones RCA

El concepto Star-Quad es recomendado donde el rechazo de RF es el factor más importante y donde se necesitan tiradas de cable de gran lomgitud. Como usamos 2 conductores para señal baja y alta, reducimos la pérdida de señal en un 50 % y, debido a la compensación de la señal de RF entrante por la forma en que están trenzados los 4 conductores, el rechazo de RF supera los 130 dB (25 kHz).

Muchos clientes comenzaron a usar esta construcción de cable muy elaborada para interconexiones analógicas no balanceadas RCA obteniendo unos resultados perfectos y por esta razón también comenzamos a ofrecer este cable con conectores RCA listos para usar en nuestro propio laboratorio.

Los cables Gotham Star-Quad son los cables de micrófono más avanzados disponibles actualmente en el mercado, combina una cubierta de PVC ultraflexible, aislamiento de PE de baja capacidad, doble blindaje Reussen patentado por la marca y construcción cuádruple (4 conductores) para obtener un cable verdaderamente profesional a un precio asequible.

El cable de audio starquad GAC4/1 Ultra Pro acomoda señales de audio balanceadas a través de un cable de 4 conductores con hasta 5 capas de blindaje.

Cada uno de los 4 conductores está protegido con una pantalla que cubre al 100% los hilos de cobre (7) (blindaje Reussen) más una capa de separación conductora (6) (poliéster revestido de aluminio). Este conductor se retuerce en forma de estrella alrededor del conductor n.° 2/3/4 y se mantiene en su lugar con otra capa recubierta de aluminio (4), seguida por el exclusivo escudo doble Reussen de Gotham. Este cable es absolutamente inflexible para lograr el máximo blindaje posible, mientras que la flexibilidad y la durabilidad siguen siendo muy buenas y el cable también se puede usar en aplicaciones móviles.

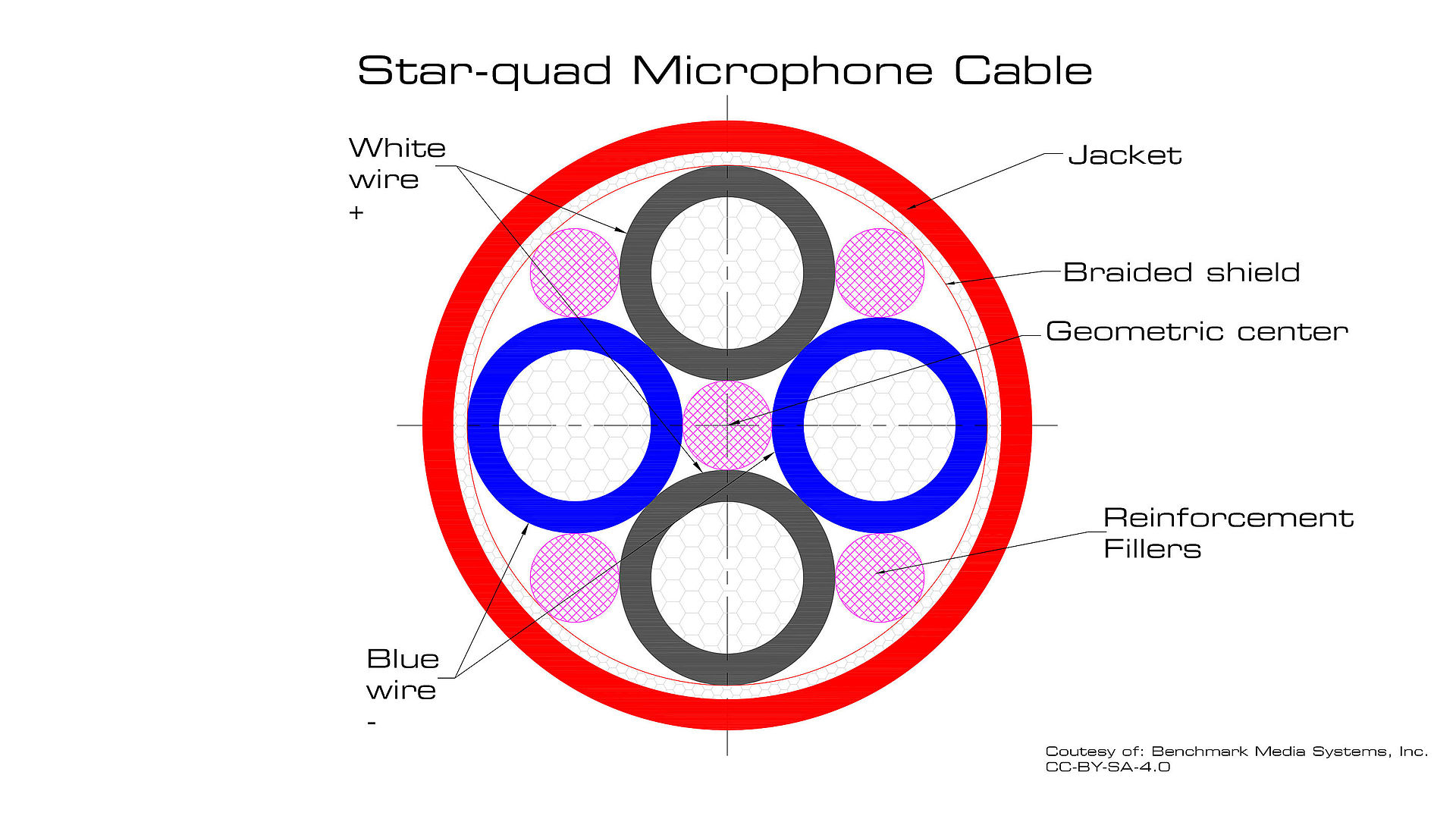

¿Qué es Star quad cable?

El cable Star-Quad es un cable de cuatro conductores que tiene una geometría de cuadrupolo especial que proporciona inmunidad magnética cuando se usa en señales balanceadas. Los cuatro conductores deben estar a la misma distancia de un punto común, normalmente el centro del cable, a veces definido por un tutor para mantener la uniformidad y forma circular del cable. Los cuatro conductores están dispuestos en una estrella de cuatro puntas formando un cuadrado. Los puntos opuestos de la estrella están conectados entre sí en cada extremo del cable para formar cada envío del sistema balanceado.

lunes, 6 de junio de 2022

Cómo preparar y soldar los cables de instrumento para guitarra

Cuando has tomado la decisión de armar tus propios cables tienes que conocer bien los componentes que vas a usar y aún más como prepararlos para que cuando los sueldes queden perfectos con la mayor calidad de sonido.

No olvides nunca que estamos trabajando con señales desbalanceadas, por lo que si tenemos una longitud muy grande y el cable no es "muy bueno" es más que probable que tengamos ruidos indeseados, por lo que es recomendable no pasar de los 3-5 metros, si necesitas más metros tienes que subir la gama del cable a una profesional con buena pantalla de blindaje y calidad del cobre superior, como se suele denominar OFC lo más puro posible en su proceso de fabricación.

Ahora sí, para soldar hay diferentes opciones:

1 conductor, lo habitual en estos casos

El más sencillo, el conductor o vivo al pin de señal y la malla al pin o terminal de blindaje o masa.

2 o 3 conductores, cuando tenemos cables que queremos reciclar

Un error común al usar cables balanceados en conexiones de instrumento desbalanceadas es poner los conductores juntos, nosotros recomendamos usar un solo conductor o vivo al pin de señal, y el otro conductor unirlo a la malla de blindaje, así sumamos sección y mejoramos el apantallamiento de la señal.

4 conductores en formato Starquad

En esta ocasión, lo recomendable es unir dos conductores al pin de señal y los otros dos conductores unirlos a la malla, ganamos sección y mejoramos el apantallamiento de la señal.

En todas estas opciones recomendamos separar y preparar bien la malla, evitar que queden hilos sueltos, ayudarnos de termorretractiles para dejar todo limpio para evitar falsos contactos.

jueves, 5 de mayo de 2022

Cable de audio digital S/PDIF para señales Hi-End

¿Conoces el sonido hi-end? La alta fidelidad es una norma de calidad que significa que la reproducción del sonido se considera fiel a la realidad, es decir, conseguir que los ruidos y la distorsión sean mínimos.

Transporta sin preocupaciones tus datos digitales con el cable construido correctamente, cobre de grado superior LFOC con los mejores estándares para un mejor rendimiento.

Cable de audio digital S/PDIF profesional para el transporte de señales digitales Hi-End, de un conductor con malla de plata y papel de aluminio. Esta combinación del pantalla trenzada de plata y la capa de papel de aluminio proporcionan mayor protección sin perder flexibilidad. Los conductores también están recubiertos de plata para un mejor rendimiento y así evitar perdidas de señal producidos por el "skin effect". El cable GAC-1 S/PDIF-Pro Hi-End es ideal para montar conectores RCA.

Construcción

  1. Cubierta: PVC, Ø 5,6 mm
  2. Primera malla helicoidal de blindaje: l Trenzado con hilos de cobre recubiertos de plata (0,10 mm)
  3. Segunda malla de blindaje: Aluminium polyester foil
  4. Aislante: Foam skin PE, 3.75 mm
  5. Conductor: 7 hilos de cobre revestidos de plata 0.25 mm (0.27mm²)

Características técnicas

  • Resistencia del conductor: < 56 Ohm/km
  • Atenuación a 1 Mhz < 1 dB/100m
  • Atenuación a 6 Mhz < 2,5 dB/100m
  • Capacidad : 56 nF/Km
  • Impedancia característica a 1-6 MHz: 78 ohm

ReferenciaTipoColorDiámetroPesoBobina
10070GAC-1 S/PDIF-Proultrablue5.6mm4.5kg100m

Protocolo S/PDIF
El acrónimo S/PDIF o S/P-DIF corresponde a Formato de Interfaz Digital Sony/Philips, conocido también por su código según la Comisión Electrotécnica Internacional, IEC 958 type 95, parte de la IEC-60958. Para poder usar una conexión S/PDIF, el dispositivo emisor y receptor tienen que incluir esta conexión. S/PDIF usa dos tipos de conexiones coaxial con RCA y óptico con Toslink, pero estas dos conexiones no son compatibles entre ellas.

lunes, 23 de agosto de 2021

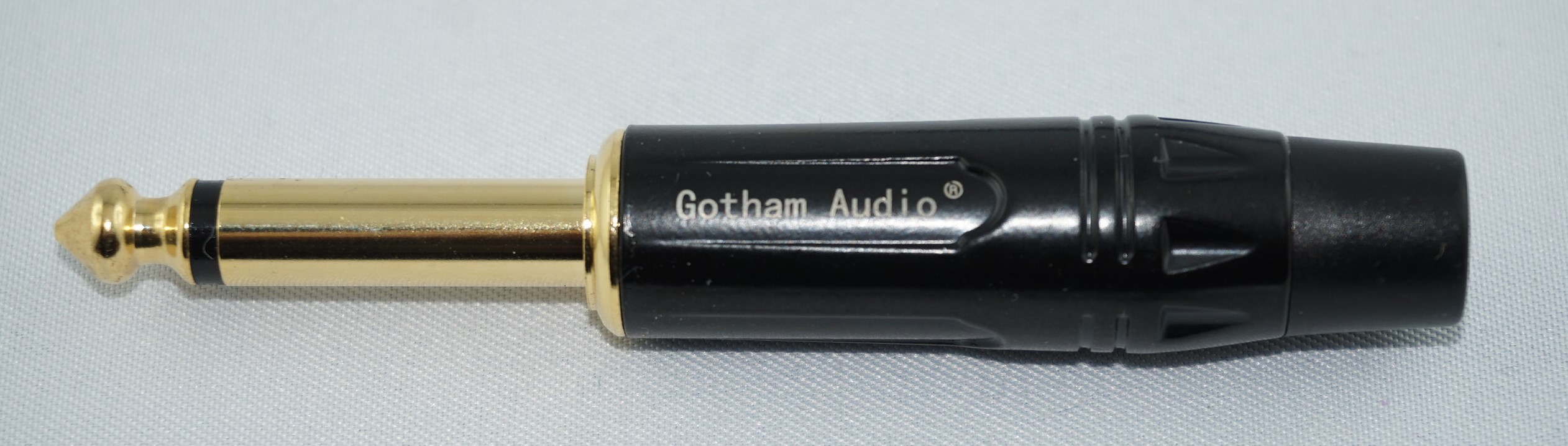

Gotham Audio presenta su propia gama de conectores Jack

Bajo su nueva división de conectores, Gotham Audio Cable lanza al mercado su propia gama de conectores Jack 1/4" mono TS y estéreo TRS, con carcas negra y contacto Oro. Inicialmente se diseñaron exclusivamente para la nueva gama de cables de Warm Audio, pero Gotham ha decidido sacarlos también a la venta para que cualquier cliente pueda hacerse con ellos sus propios cables.

En catálogo cuentan con los modelos:

GC-TS1BK. Conector jack macho TS 1/4 "2 polos" mono y contactos chapados en oro.

Superficie negra. Cuerpo de metal completo

Se adapta a cables de hasta 9,0 mm de Ø diámetro.


GC-TS1BKRA. Conector jack macho TS 1/4 "2 polos" mono y contactos chapados en oro en ángulo recto.

Superficie negra. Cuerpo de metal completo

Se adapta a cables de hasta 9,0 mm de Ø diámetro.


GC-TRS1BK. Conector jack macho TSR de 3 polos (estéreo) contactos chapados en oro.

Superficie negra. Cuerpo de metal completo.

Se adapta a cables de hasta 9,0 mm de Ø diámetro.





lunes, 16 de agosto de 2021

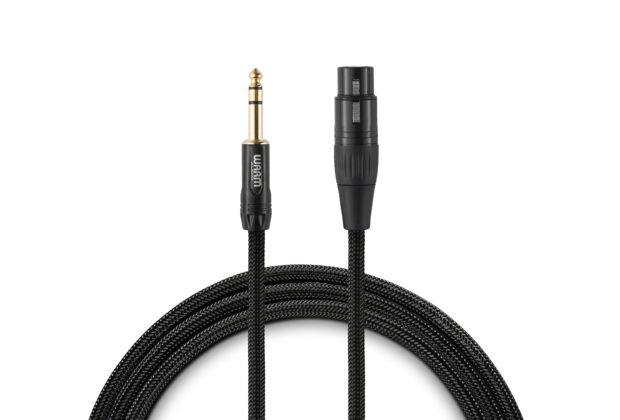

Warm Audio presenta su nueva línea de cable premium bajo la ingeniería de Gotham Audio


Warm Audio se ha asociado con Gotham AG, con sede en Suiza, para proporcionar el stock de cables para sus nuevas líneas de cables de audio Premier y Professional. Estos son cables diferentes según cómo se utilicen en el estudio de grabación, aplicaciones de sonido en vivo o para conectar instrumentos musicales.

Hay cables XLR a XLR que varían de 3 a 50 pies, cables balanceados TRS a TRS de ¼ de pulgada de 3 a 20 pies, cables adaptadores balanceados XLR a TRS en longitudes de 3 y 6 pies, y cables de interconexión de altavoz de alta resistencia de 3 o 6 pies hechos con cables de instrumento / guitarra de 1/4 de pulgada que vienen en las líneas Pro y Premier que varían en longitudes de 0.5 pies a 25 pies.

"En Warm, siempre ponemos a los clientes al frente y al centro en nuestra toma de decisiones. Usted es la razón por la que dedicamos tanto tiempo y esfuerzo a asegurarnos de que los productos que traemos al mercado suenen increíbles, sean lo más asequibles posible e inspiren una creatividad infinita. ¡Nos tomamos en serio estas cosas!" Introducing Premium Cables By Warm Audio

Recording Magazine revisó recientemente las líneas profesionales y principales de los nuevos cables Warm Audio. La reseña completa a continuación.

Los cables Premier tienen conectores con clavijas chapadas en oro; un material de cubierta exterior trenzado resistente y cuatro conductores para usar la técnica "estrella-cuádruple" que ofrece un rechazo de ruido de campo magnético superior para cualquier línea balanceada. El rechazo de ruido es esencial para transmitir señales sensibles de bajo nivel desde micrófonos.

Me gustó que las conexiones soldadas dentro de todos los conectores estén más protegidas con tubos termorretráctiles que previenen cualquier posible corrosión. Los conectores se parecen a un Neutrik y tienen protectores contra tirones atornillados que se comprimen alrededor del extremo del cable en los XLR y, en el caso de los conectores TRS y TS de ¼ de pulgada, están engarzados sólidamente en su lugar.

miércoles, 28 de julio de 2021

Qué es un cable de guitarra y por qué lo necesitas para tocar

Cuando utilizas una guitarra eléctrica es imprescindible utilizar un cable de guitarra terminado en conectores Jack 1/4" mono, comúnmente llamado este conector como Jack mono o TS mono. Con un cable adecuado de guitarra, no solo puedes aprovechar al máximo este dispositivo, sino que también puedes satisfacer las necesidades de los artistas, tener controlado en tu estudio estos materiales es una ayuda sólida y un valor apto, ya sea para un Home Studio o de ámbito profesional.

Sabemos que el cable generalmente no es un aspecto visible, es decir, muchos guitarristas olvidan que todo lo que necesitan para mejorar su sonido es tener un cable adecuado. Tienen un equipo completo que incluye buenas guitarras, amplificadores eficientes, buenos pedales, pero al final usan cables que no cumplen con las demandas del amplificador y la guitarra entre sí.

¿Cómo elegir de un cable de guitarra adecuado?

La señal que sale de una pastilla de guitarra suele ser débil y debe llegar al amplificador a través del cable, por lo que es muy importante considerar la longitud.

También importante tener en cuenta la configuración del cable, es importante que esté fabricado con excelentes materiales que le otorguen flexibilidad en su transporte y manipulación, con una camisa exterior adecuada y aún más importante una malla de blindaje de calidad.

Los cables de instrumento son desbalanceados, y son más sensibles a las interferencias eléctricas, por ello necesitamos que el cable sea de calidad con un blindaje correcto.

Según el modelo de guitarra, se puede elegir un cable con un la terminación del conector en ángulo recto o recto.

¿Qué es un conector Jack?

El conector Jack mono o TS Tip-Sleeve por sus siglas en inglés es el más común para conexiones de instrumentos, el modelo estéreo TRS viene de Tip-Ring-Sleeve, tienen punta, anillo y masa.

Un jack es un conector que permite que un dispositivo envíe una señal analógica a otro, como una guitarra a un amplificador o un transmisor de audio a un altavoz estéreo.

Se pueden encontrar en diferentes diámetros y modelos, según las necesidades del usuario, los más importantes cuando se trata de guitarras son:

3.5mm mono se usa para la entrada o salida de micrófonos y equipos de audio más pequeños.

Estéreo de 3,5 mm utilizado en auriculares y utilizado como entrada o salida para equipos de audio pequeños.

Cable mono jack de 6,3 mm utilizado como entrada o salida para equipos de audio grandes como amplificadores y mezcladores.

También se utiliza en equipos de efectos, micrófonos y guitarras eléctricas a través de unidades radiales o acústicas.

Y estéreo de 6,3 mm que combina señales radiales y de audio con una pedalera e incluso equipos de efectos como micrófonos y auriculares profesionales.

El cable de 6,3 mm o ¼ más famoso de los músicos se utiliza para conectar una guitarra a un amplificador.







lunes, 3 de noviembre de 2014

Cable de instrumento desbalanceado tipo Guitarra de bajo ruido, 1 vivo y malla doble

Como ya sabemos los cables desbalanceados son más sensibles a las interferencias eléctricas, por lo que Gotham quiso dar un paso más en la protección de la señal con sus cables Hi-End, mediante la adición de un nuevo protector de plástico conductivo entre los conductores (punto 7) y el aislamiento del conductor (punto 5), creando un sándwich de material conductivo entre el blindaje de cobre y el aislamiento del conductor.

Gotham fabrica el cable GAC-1 Ultra Pro con cobre OFC 100% puro, de un conductor y doble malla helicoidal devanada a izquierda y derecha, con un grosor de Ø 6,3 m/m, minimizando los efectos del ruido que afecta a los cables de audio, manteniendo siempre su calidad y flexibilidad para cualquier aplicación.

Debido a su comportamiento y resistencia, el cable desbalanceado Gotham GAC-1 Ultra Pro es perfecto para aplicaciones en vivo y para todo tipo de conexión de instrumentos como guitarras, bajos, pedales, multiefectos, teclados.

El cable se suministra en bobinas de 100 metros (peso bobina 4,5 kg) en los siguientes colores:
  • Azul (ref 10018)
  • Negro (ref 10012)
  • Rojo (ref 10011)
Construcción:
  1. Cubierta: PVC, Ø 6.3 mm
  2. Primera malla helicoidal de blindaje. 90 x alambre de cobre desnudo (0.10 mm)
  3. Segunda malla helicoidal de blindaje. 98 x alambre de cobre desnudo (0.10 mm)
  4. PVC semiconductor de color negro
  5. Aislante del conductor: PE celular Ø 2.50 mm
  6. PVC semiconductor de color negro Ø 0,75mm
  7. Conductor: alambres trenzados de cobre desnudo LCOF 7 x 0.20 mm. (0.22 mm²)

Especificaciones técnicas:
  • Resistencia del conductor: < 85 Ohm/km
  • Resistencia del blindaje: < 11,30 Ohm/km
  • Capacidad: < 70 nF/Km
  • Tensión de prueba: 1000 Veff (2 minutos)
  • Rango de temperatura: sin instalar -5º a +50º
  • Rango de temperatura: instalado -30º a +50º
